DC/DC變換器有兩種控制方式：模擬控制方式和數字控制方式。傳統的DC/DC變換器一般采用模擬控制方式，它具有體積小，功耗低等優點，但易受噪聲影響。而數字控制的DC/DC變換器對工藝參數和環境不敏感、控制算法可通過編程實現、易于集成，且能大大縮短產品的開發周期。正是由于數字控制方式的這些優點，數字DC/DC變換器得到人們的廣泛關注。
1 DC/DC變換器結構
數字控制器主要由模數轉換器(ADC)、數字補償器(Digital Compensator)和數字脈沖寬度調制器(DPWM)組成。一種常用的數字控制器如圖1所示。主電路輸出電壓與基準電壓經ADC進行比較并轉換為相應的數字誤差信號，數字補償器則根據誤差進行補償?shù)玫浇o定數字信號。經DPWM轉換成時間信號，控制主電路開關通斷。
2 延遲線ADC
標準CMOS工藝下一個邏輯門延遲td與電源電壓VDD叻有這樣一個關系
其中，K是一個與器件和工藝有關的常數，Vth是MOS器件的閾值電壓。當VDD大于Vth時，td可看作與VDD成反比。

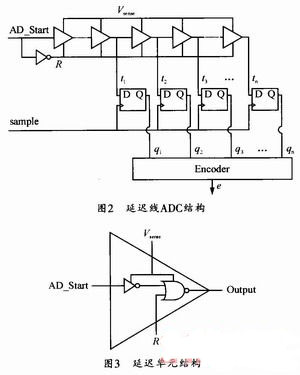

延遲線ADC由延遲鏈、寄存器組和譯碼電路組成，結構如圖2所示。一串延遲單元組成延遲鏈。一種可行的延遲單元的結構如圖3所示。它由一個反相器與一個或非門級聯得到。每個延遲單元都有一個輸入端，一個復位端和一個輸出端。
