移動增值業務產品的核心特點是移動性、即時性和個人性。移動增值服務是在通信技術、計算機技術和互聯網技術不斷發展融合的基礎上，在人們以信息為基礎的各種應用需求快速增長的激勵下，在社會信息化水平日益提高的前提下，迅速發展的一種全新的服務方式。由于移動通信自身所具有的可移動性、無時空限制性、專屬性、安全性和時尚性的特點，加上基于這些特點之上的短信息、游戲、支付、定位、辦公等豐富多彩的應用服務，使得我國的移動增值業務在短短數年里從無到有，迅速發展為欣欣向榮的產業。本系統采用的是以ATmegal28單片機為核心的自動售貨機，通過BENQ的13SM/GPRS M22模塊與服務器通信來實現以手機支付形式的移動增值服務系統。在實際設計過程中，考慮了自動售貨機硬件平臺在低溫下運行的情況。
1 自動售貨機網絡結構

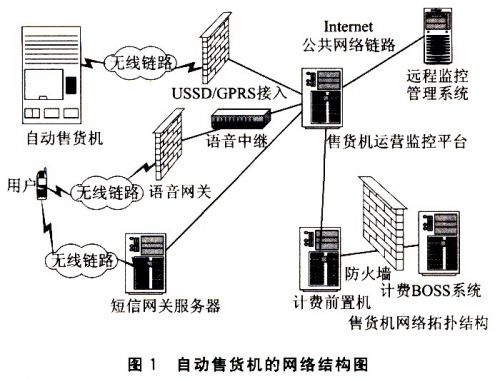

圖1概述了移動自動售貨機系統在實際運行過程中的網絡結構框圖。
2 硬件設計
自動售貨機是用戶直接面對的終端界面，主要實現功能為：
①貨物存儲和出貨。自動售貨機將銷售商品存儲其中，以一臺飲料機為例，其中存儲的飲料可以高達3OO臺，并且自動售貨機裝備有恒溫控制系統和密閉的儲存空間，在各種復雜的氣候條件下，均可有效的保證貨物的儲存周期。
②無線數據交換。自動售貨機具備無線通信功能，可以和現有的(3SM/CDMA網絡進行對接，接受網絡側發起的各種無線通信連接，也可以主動向GSM/CDMA網絡發起連接。通過無線數據交換可以實現對售貨機的無線遠程控制，并可以實時獲取售貨機當前系統狀態和銷售情況，從而實現整個業務的交易流程可控。自動售貨機支持的無線通信方式包括：SMS、USSD、GPRS和CDMA lX。
2.1 單片機部分
Atmel公司生產的ATmegal28單片機內部集成了較大容量的存儲器和豐富強大的硬件接口：定時器/計數器、實時時鐘、PWM通道、A/D轉換器、12C的串行接口、可編程的串行USART接口、SPI串行接口、帶片內晶振的可編程看門狗定時器和片內的模擬比較器等。它在省電性能、穩定性、抗干擾性能和靈活性方面極具特色。單片機系統采用5 V電源供電，外接電源為24 V，經LM2576s芯片開關電源轉為5 V，為系統主電源。
2.2 LCD部分
金鵬科技有限公司的OCMJ中文模塊系列液晶顯示器內含GB 2312 16×16點陣國標一級簡體漢字和ASCII8×8(半高)及8×16(全高)點陣英文字庫，使系統不用擴展外部存儲空間。用戶輸入區位碼或ASCII碼即可實現文本顯示。本系列模塊具有上/下/左/右移動當前顯示屏幕及清除屏幕的命令。OCMJ中文模塊的所有初始化設置工作在上電時自動完成，實現了“即插即用”。同時保留了一條專用的復位線，可強制復位。規劃整齊的10個用戶接口命令代碼，非常容易記憶。硬件接口采用REQ/BUSY握手協議，簡單可靠。OCMJ5XlO模塊的背光源正極引腳所需較大電流才能保證LCD的亮度，所以加9012三極管放大，三極管基極電阻的選擇上一定要考慮低溫下三極管的特性，以保證可正常驅動LCD。
