NE5532從面世到如今已歷經數載，大家對其電路也非常熟悉，有著多種多樣的玩法。在此介紹的耳放的特點是簡單、功率小，側重的是制作的過程。

說到小功率的耳放，不得不提到20世紀的運放之皇NE5532，曾經出現在無數的優秀前級放大、調音電路之中，中頻溫暖細膩厚實，膽味十足，性價比很高!直到今天我們還能很容易地在一些中低檔的音響產品中找到它。由于其體積小、電路簡單，所以是講究實用性、低投入的動手派的首選。

一、原理分析

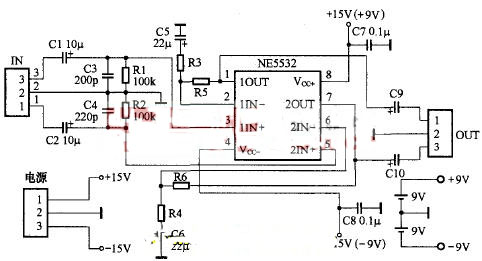

NE5532是典型的雙極型輸入運算放大器，用單個NE5532組成的小功率電路有很多版本，本人通過不斷地對比和思考，對那些五花八門的電路圖作了修改，最終確定了原理圖(圖1)。放大倍數是由R3(R4)和R5(R6)來控制的，理論上說如果R3(R4)為1kΩ，R5(R6)為100kΩ，則其放大倍數為100倍，但對于耳放來說，這會引起自激，再說就算真的能達到100倍，效果也不可能好，所以這個電路用于前級時也最好別調成100倍。當然，對于耳放定2～3倍可以讓負反饋適量、音質柔和、清晰更通透，但放大倍數也不能太小，否則也會影響音質，大家可以反復調試，達到自己滿意的效果。筆者是將R3(R4)定為1kΩ，R5(R6)定為20 kΩ，即2倍。C5(C6)是輸入回路的對地通路，在用于耳放電路時應該加大，原理圖中的值為22 uF，但用于此耳放應該加大到100 uF。

在這里值得一提的是電源問題，如果你是使用的穩壓電源，要注意穩壓電源的濾波要給足，因為本電路本身就非常簡單，那么對元器件的選取就比較挑剔，建議在選材時盡量選擇質量好一點的元器件。

二、PCB繪制

筆者使用Protel 99 SE進行布線設計，大家看到的這個PCB圖(圖2)是我畫的第三版，也是我最滿意的一版，前幾版都存在著飛線，而這一版是沒有的，網上的很多版本都存在著飛線的問題，這對挑剔的動手派是不能容忍的。由于面積小，所以在接地方面要盡量爭取一點接地，輸入和輸出端也可以根據實際情況進行改動。將所有的元器件留有空間、整齊排位，并看上去還很和諧。

三、選材

對于材料的選取，相信各地的朋友都有不同的渠道，因為筆者在重慶主城區，元器件比較好采購，這次除了買新的元件外，還買了些舊的補品，用了不足10元。

1.極性電容：選用品牌ELNA，C1(C2)選10 uF/50V，C5(C6)選100 uF/50V，C9(C10)可以選47 uF～220 uF。本人三版都用47 uF，沒有影響，大家可以自行改動。

2.無極性電容：購買時最好配對，筆者選用了二手的德國WIMA和瑞典EVOX白色方塊MMK薄膜電容。C3(C4)為200pF (或220pF)，C7(C8)為0.1 uF。

3.NE5532：選用美國Signetics公司生產的NE5532，俗稱為大S5532，是眾多生產5532的廠家中聲音最好聽的一款(早已經停產多年)，是當年的四大王牌運放之首。筆者只找到了二手的，大家如果找不到，選PHILIP的也可以，當然陶封的也不錯。

4.所有的電阻一律用五環的金屬膜電阻，筆者收藏的國產大紅袍也上用了，不再詳述。

5.電路用的覆銅板是撿的邊角料(聽說別人以前是拿來做電視機電路板用的，相信不會很差，厚度也夠了)。

四、加工

在準備充分以后，該制作PCB了，關于手工制板的方法很多，比如專用的刻板機(有條件的學校才有，成本高，但制板的質量也最高)，常用的方法有感光制板和熱轉印。由于筆者手頭的材料有限，所以就使用熱轉印的方法。在此建議大家：在PCB腐蝕完畢并且吹干后，最好先打孔，然后用沙紙磨亮，再涂上松香兌酒精的溶液，這樣既可以助焊，又可以防氧化。

PCB做好后可以開始焊接了，原則是先焊電阻，再焊電容，三下五除二就焊接完畢了。值得提醒的是：我的PCB輸入、輸出是選用的這種插件，但在實際中，因為外殼的原因，我沒有將插件直接焊在PCB上，有材料且動手能力強的朋友可以自己動手專門做一個外殼。

五 美化外觀

焊接完畢后，先進行調試，按前面的方法調試滿意后，就該裝箱了。翻箱倒柜，終于找到一個盒子，是以前買U盤時的金屬包裝盒，上面有個透明的窗口做觀賞窗，布置好位置就拿去打孔了。很多朋友喜歡聽純音，就沒有使用音量電位器，所以筆者沒有畫在板子上，如果有朋友希望像筆者一樣加個音量電位器，電位器為雙50kΩ，接法很簡單。

供電方面，喜歡用穩壓電源的朋友電壓應調到雙15V左右效果會很好，筆者用的是兩個9V的干電池，主要是為了方便。

蓋上盒子，這款小耳放就可以走馬上任了，其效果要比以前制作的好得多，且音域更寬、音質更柔和。這樣簡單的電路，有興趣的朋友不妨試試。
