電容式觸摸屏概念
電容式觸摸屏技術是利用人體的電流感應進行工作的。電容式觸摸屏是一塊四層復合玻璃屏，玻璃屏的內表面和夾層各涂有一層ITO，最外層是一薄層矽土玻璃保護層，夾層ITO涂層作為工作面，四個角上引出四個電極，內層ITO為屏蔽層以保證良好的工作環境。當手指觸摸在金屬層上時，由于人體電場，用戶和觸摸屏表面形成以一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置。

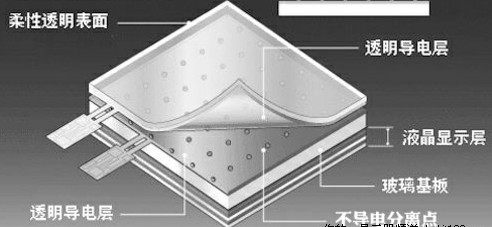

電容式觸摸屏結構圖
電容式觸摸屏工作原理
電容屏要實現多點觸控，靠的就是增加互電容的電極，簡單地說，就是將屏幕分塊，在每一個區域里設置一組互電容模塊都是獨立工作，所以電容屏就可以獨立檢測到各區域的觸控情況，進行處理后，簡單地實現多點觸控。
電容式觸摸屏原理
電容技術觸摸屏CTP(Capacity Touch Panel)是利用人體的電流感應進行工作的。電容屏是一塊四層復合玻璃屏，玻璃屏的內表面和夾層各涂一層ITO(納米銦錫金屬氧化物)，最外層是只有0.0015mm厚的矽土玻璃保護層，夾層ITO涂層作工作面，四個角引出四個電極，內層ITO為屏層以保證工作環境。
當用戶觸摸電容屏?xí)r，由于人體電場，用戶手指和工作面形成一個耦合電容，因為工作面上接有高頻信號，于是手指吸收走一個很小的電流，這個電流分別從屏的四個角上的電極中流出，且理論上流經四個電極的電流與手指頭到四角的距離成比例，控制器通過對四個電流比例的精密計算，得出位置。可以達到99%的精確度，具備小于3ms的響應速度。
投射式電容面板的觸控技術投射電容式觸摸屏是在兩層ITO導電玻璃涂層上蝕刻出不同的ITO導電線路模塊.兩個模塊上蝕刻的圖形相互垂直，可以把它們看作是X和Y方向連續變化的滑條。由于X、Y架構在不同表面，其相交處形成一電容節點。一個滑條可以當成驅動線，另外一個滑條當成是偵測線。當電流經過驅動線中的一條導線時，如果外界有電容變化的信號，那么就會引起另一層導線上電容節點的變化。偵測電容值的變化可以通過與之相連的電子回路測量得到，再經由A/D控制器轉為數字訊號讓計算機做運算處理取得(X,Y)軸位置，進而達到定位的目地。
電容觸摸屏的缺陷
電容觸摸屏的透光率和清晰度優于四線電阻屏，當然還不能和表面聲波屏和五線電阻屏相比。電容屏反光嚴重，而且，電容技術的四層復合觸摸屏對各波長光的透光率不均勻，存在色彩失真的問題，由于光線在各層間的反射，還造成圖像字符的模糊。
電容屏在原理上把人體當作一個電容器元件的一個電極使用，當有導體靠近與夾層ITO工作面之間耦合出足夠量的電容時，流走的電流就足夠引起電容屏的誤動作。我們知道，電容值雖然與極間距離成反比，卻與相對面積成正比，并且還與介質的絕緣系數有關。因此，當較大面積的手掌或手持的導體物靠近電容屏而不是觸摸時就能引起電容屏的誤動作，在潮濕的天氣，這種情況尤為嚴重，手扶住顯示器、手掌靠近顯示器7厘米以內或身體靠近顯示器15厘米以內就能引起電容屏的誤動作。
電容屏的另一個缺點用戴手套的手或手持不導電的物體觸摸時沒有反應，這是因為增加了更為絕緣的介質。
電容屏更主要的缺點是漂移：當環境溫度、濕度改變時，環境電場發生改變時，都會引起電容屏的漂移，造成不準確。
電容觸摸屏最外面的矽土保護玻璃防刮擦性很好，但是怕指甲或硬物的敲擊，敲出一個小洞就會傷及夾層ITO，不管是傷及夾層ITO還是安裝運輸過程中傷及內表面ITO層，電容屏就不能正常工作了。
