基于單片機的數字式智能電子熱量稱設計方案

稱重裝置是工農業生產和商品流通擴大中不可缺少的計量工具，電子秤以其準確、快速、方便、顯示直觀等諸多優點而受到人們的青睞。隨著人們生活水平的提高，在全民重視健康，生活品質日益提高的今天，除了能夠實現稱重，智能化和開發新功能是設計研發的主要趨勢。開發智能熱量稱功能成為一個新方向，將電子技術實際應用到日常生活中，解決和填補人們在實用生活家電某些功能的不足和空白。本文研究基于單片機的電子稱設計，在不增加成本的基礎上開發電子稱的新功能，設計數字式智能電子熱量稱，指導人們健康生活，具有實際應用和推廣價值。

2.電子熱量稱系統設計

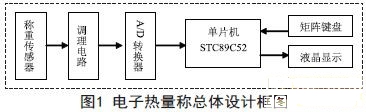

稱重傳感器感應被測重力，本設計中選用電阻應變式壓力傳感器作為電子稱稱重傳感器，當有垂直壓力作用時，傳感器將電阻值變化轉化成微弱的毫伏級電壓信號輸出。該電壓信號經過放大電路放大后輸入模擬/數字(A/D)轉換器，轉換成數字信號再輸出到單片機進行處理。單片機根據矩陣鍵盤輸入的熱量信息，把電子熱量稱得到的結果輸出液晶顯示器顯示。系統總體設計如圖1所示。

圖1中，傳感器信號調理轉換電路采用HX711芯片。HX711是專為高精度電子秤而設計的24位A/D轉換器芯片，內置增益控制，精度高，性能穩定，芯片通過2線串行方式與單片機通信。單片機讀取被測數據，進行計算轉換，再液晶屏上顯示出來。

3.系統硬件設計

3.1 稱重傳感器

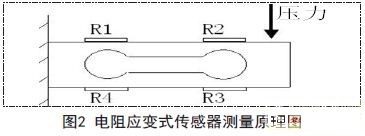

本設計中稱重傳感器采用高精度電阻應變式壓力傳感器，測量量程0-10kg,測量精度可達5g.電阻應變式壓力傳感器主要由彈性體、電阻應變片電纜線等組成，穩定性較好，精度和靈敏度較高，壽命較長，對測量環境要求不太嚴格。內部由4個電阻應變片構成惠更斯電橋，當拉伸或壓縮應變片產生變形，它的阻值將發生變化，從而使電橋失去平衡，產生相應的差動信號，供后續電路測量和處理。電阻應變式傳感器測量原理如圖2所示。

3.2 HX711電路

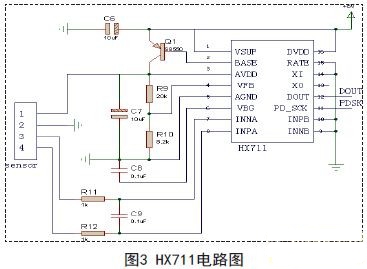

圖3為HX711構成的稱重信號調理轉換電路，通道A與傳感器相連，管腳PD_SCK和DOUT組成串口通訊線，用來輸出數據，選擇輸入通道和增益。

當數據輸出管腳D O U T為高電平時，表明A/D轉換器還未準備好輸出數據，此時串口時鐘輸入信號PD_SCK應為低電平。
