智能化和便攜式是現代電子產品的發展趨勢，醫療電子的智能化使得醫務人員的操作變得更方便。醫務人員可隨身攜帶手持式監控儀對各病房點滴實時監控，及時了解相關情況;如遇突發情況如點滴低于設定警戒值，終端監控裝置可產生中斷信號，主控制端則可優先進行相應的處理。本設計實現了一種以AT32UC3A0512[1]單片機為主控制器的便攜式遠程無線點滴監控系統，可及時了解點滴狀態，提高醫療點滴設備安全性。

1 系統原理介紹

本系統主要包括兩個部分：手持式控制端和終端監控裝置。手持式控制端主要實現信息輸入和查詢界面的操作，通過輸入待查詢的病房號及點滴速度值，以數據包形式發送給相應的病房監控終端，實時顯示終端傳送來的點滴狀態數據信息。終端監控裝置主要負責點滴狀態的數據采集和處理(點滴流速與點滴液位等)，以及將處理好的數據通過無線通信方式發送給主控制端;對于點滴液位低于設定值、病人呼叫等緊急事件，按照中斷模式處理，發出報警提示，并將事件類型以數據包形式發送至主控制端。系統的結構框圖如圖1所示。

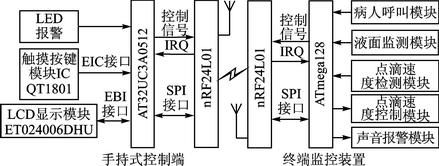

圖1 系統結構框圖

2 系統硬件設計

2.1 控制端部分硬件設計

手持式控制端采用Atmel公司的32位RISC處理器AT32UC3A0512為主控制器[1]。它的功耗低，吞吐量高，內部具有512K Flash和64K的SRAM，CPU工作頻率最高可達66 MHz;在3.3 V電壓下，工作電流約40 mA，待機電流則僅為30 μA。內部高度集成的硬件資源可簡化外圍電路的設計，如內部Flash、USB、ADC、EBI和以太網等外設接口可供設計者使用。

2.1.1 觸摸按鍵模塊

采用Quantum Research Group公司的電容式觸摸按鍵模塊IC QT1801,[2]具有功耗低，外圍電路簡單，可同時支持8個觸摸按鍵輸入等特點。經過內部濾波整形后，在對應的按鍵口輸出邏輯電平，根據外圍電阻值的不同選擇可以設置IC QT1801的各種模式。　　工作模式的設置如下：在全模式(Full Option Mode)下，需在引腳SNSx(x=0，1，…，7)接1 MΩ電阻;在精簡模式下，需在引腳SNS6K和SNS7之間串接一個1 MΩ電阻。按鍵輸出值模式有2種：Oneperkey和Binary Code。當有按鍵觸摸時在24引腳(DETECT)產生觸摸中斷信號，高電平有效。其中，CS1~CS5為觸摸按鍵輸入,其接口電路如圖2所示。

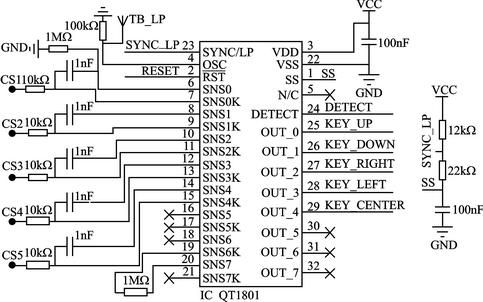

圖2 觸摸按鍵模塊電路圖
