將虛擬儀器技術同FPGA技術結合，設計了一個頻率可控的DDS任意波形信號發生器。在闡述直接數字頻率合成技術的工作原理、電路構成的基礎上，分別介紹了上位機虛擬儀器監控面板的功能和結構，以及實現DDS功能的下位機FPGA器件各模塊化電路的作用。經過設計和電路測試，輸出波形達到了技術要求，工作穩定可靠。
信號發生器是一種常用的信號源，廣泛應用于通信、測量、科研等現代電子技術領域。信號發生器的核心技術是頻率合成技術，主要方法有：直接模擬頻率合成、鎖相環頻率合成(PLL)、直接數字合成技術(DDS)。DDS是開環系統，無反饋環節，輸出響應速度快，頻率穩定度高。因此直接數字頻率合成技術是目前頻率合成的主要技術之一。文中的主要內容是采用FPGA結合虛擬儀器技術，進行DDS信號發生器的開發。
1 DDS工作原理

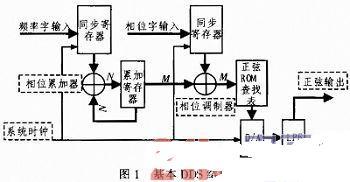

圖1是DDS基本結構框圖。以正弦波信號發生器為例，利用DDS技術可以根據要求產生不同頻率的正弦波。
DDS電路主要由相位累加器、相位調制器、正弦ROM查找表、DAC和低通濾波器構成。其中，相位累加器是整個DDS的核心，完成相位累加的功能。下面對相位累加器的輸入即相位增量進行分析。
對于正弦信號發生器，它的輸出可以用下式來描述：Sout=Asinωt=Asin(2πfoutt) (1)
其中Sout是指該信號發生器的輸出信號波形，fout指輸出信號對應的頻率。正弦信號的相位：θ=2πfoutt.在一個clk周期Tclk，相位θ的變化量為：
為了用數字化邏輯實現電路，必須對△θ進行數字量化，把2π切割成2N份，由此每個clk周期的相位增量△θ用量化值B△θ來表述：
其中θk-1指前一個clk周期的相位值。
由上面的推導可以看出，只要對相位的量化值進行簡單的累加運算，就可以得到正弦信號的當前相位值，而用于累加的相位增量量化值B△θ(也叫頻率控制字)決定了信號的輸出頻率fout，并呈現簡單的線性關系。直接數字合成器DDS就是根據上述原理而設計的數字控制頻率合成器。
從本質上看，DDS是一個恒定高頻率運行的多位計數器。在溢出時，通過利用一個多位控制字來設置計數器步進的尺寸，允許計數器過零。計數器的高階位用來尋址存儲設備，該設備保持生成的一個波形周期的數字記錄。高頻時鐘每前進一單位，計數器便步進一次，存儲器也將生成一個新的地址字，而新的波形數據值將會發送到DAC.DDS主要有3個優點：1)輸出信號的頻率精度可以達到作為發生器參考信號使用的晶體控制振蕩器的水平;2)DDS發生器可以生成非常高的頻率精度;3)如果有RAM波形存儲器，那么DDS函數發生器可以重現幾乎任何波形。
2系統設計
該系統采用LabVIEW軟件完成上位機虛擬儀器的開發，生成正弦波、方波、三角波、手工繪制波形和公式波形等波形數據，實時顯示于前面板并通過VISA串口將波形數據傳送至FPGA存儲器。下位機采用Alter公司的FPGA芯片EP1C3T144C8開發，通過VHDL語言軟件式的硬件設計方法完成DDS模塊開發，根據頻率控制字?jǐn)?shù)值讀取ROM中的波形數據送入D/A轉換器，最后通過低通濾波器完成平滑濾波輸出。
2.1虛擬儀器上位機面板開發
通過圖形化的虛擬儀器開發工具LabVIEW完成上位機的設計，主要功能有波形預覽、參數設置、數據傳送及數據保存。

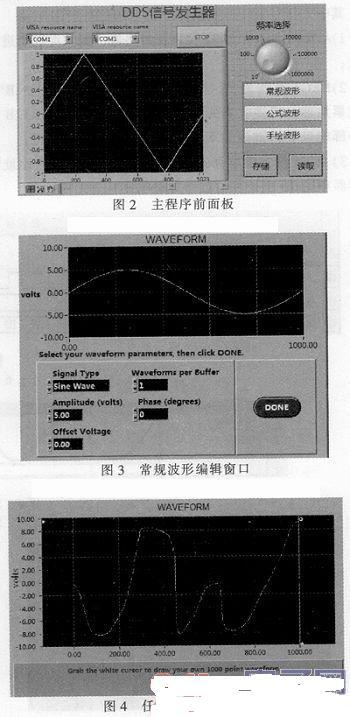

圖2為虛擬儀器上位機主面板，通過串口設置窗口選擇通信端口，采用cluster捆綁各操作類型并通過case結構判斷所選操作，選擇常規波形、公式波形及手繪波形會分別彈出對應的編輯窗口顯示波形數據。如圖3和圖4所示，為選擇常規波形和手繪波形彈出的波形參數設置對話框，設置完相應的波形后，單擊done按鈕確認。設置完波形后，可以點擊保存波形數據，把繪制好的波形以二進制文本形式進行保存。
