多道脈沖幅度分析儀和射線能譜儀是核監測與和技術應用中常用的儀器。20世紀90年代國外就已經推 出了基于高速核脈沖波形采樣和數字濾波成型技術的新型多道能譜儀，使數字化成為脈沖能譜儀發展的重要方向。國內譜儀技術多年來一直停留在模擬技術水平上， 數字化能譜測量技術仍處于方法研究階段。為了滿足不斷增長的高性能能譜儀需求，迫切需要研制一種數字化γ能譜儀。通過核脈沖分析儀顯示在顯示器上的核能譜 幫助人們了解核物質的放射性的程度。
1 數字多道分析儀的優勢
國內很大一部分學者采用核譜儀模擬電路的方式實現脈沖堆積的處理。由于整個過程都是由模擬電路來實 現，所以一直受到多種不利因素的困擾：模擬濾波成形電路有限的處理能力達不到最佳濾波的要求;模擬系統在高計數率下能量分辨率顯著下降，脈沖通過率低;模 擬電路固有的溫漂和不易調整等特點，導致系統的穩定性、線性及對不同應用的適應性不高;在脈沖波形識別、電荷俘獲效應校正等更復雜的應用場合模擬系統無法 勝任。
相比來看，數字脈沖幅度分析系統的性能顯著優于模擬脈沖分析器。數字分析器有以下幾點優點：通過軟 件實現，提高了系統的穩定性與可靠性;可以利用數字信號處理方法針對輸入噪聲特點實現優化設計，達到最佳或準最佳濾波效果;處理速度快，反堆積能力強，相 同能量分辨率下脈沖通過率更高;參數由程序控制，調整方便、簡單。
2 總體設計
本方案設計了一種基于可編程門陣列的多道脈沖幅度分析器的硬件平臺。圖1即為總體設計框圖，探測器 輸出的核脈沖信號經前端電路簡單調理后，經單端轉差分，由采樣率為65 MHz的高速ADC 在FPGA 的控制下進行模/數轉換，完成核脈沖的數字化，并通過數字核脈沖處理算法在FPGA內形成核能譜，核能譜數據可通過16 位并行接口傳輸至其他譜數據處理終端，也可通過LVDS/RS 485接口實現遠程傳輸。特別需要注意的是，由于高速AD前置，調理電路應該滿足寬帶、高速，且電路參數能夠動態調整的需要，以適應不同類型探測器輸出的 信號，從而更好地發揮數字化技術的優勢。
3.1 前端電路
前端電路由單端轉差分和高速ADC電路組成。差分電路由于其良好的抗共模干擾能力而應用廣泛。由于 調理電路輸出的脈沖信號為單極性信號，若直接送入ADC，將損失一半的動態范圍。設計中在運放中加入一個適當?shù)钠秒妷海瑢螛O性信號轉換成雙極性信號后 再送入ADC，以保證動態范圍。將信號由單端轉換成差分的同時，進行抗混疊濾波處理，完成帶寬的調整 。

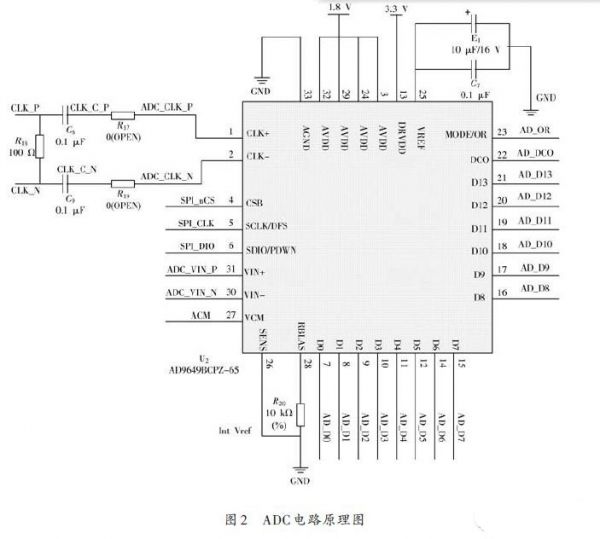

本設計使用AD9649 - 65 高速ADC 實現核脈沖的模/數轉換，AD9649 為14 位并行輸出的高速模/數轉換器，具有功耗低、尺寸小、動態特性好等優點。當信號從探測器通過調理電路，過差分轉單端電路后，以差分信號的形式進入ADC， 在差分時鐘的控制下，轉換成14 位數據，進入FPGA.該高速A/D 在外部FPGA 的控制下對信號進行采樣。然后將采樣后的數字信號送入FPGA 中實現數字核脈沖的幅度提取。圖2 為A/D 轉換的原理圖，AD9649在差分時鐘的同步下完成A/D轉換，D0~D13為14個有效輸出數據位。
3.2 FPGA
目前國內外多道脈沖幅度分析的數字化實現主要有2種方案：純DSP方案、DSP+可編程器件方案。本文將充分發揮FPGA 的并行處理優勢，在單片F(xiàn)PGA 芯片上實現核脈沖的采集與數字核脈沖處理算法，經Quar-tus-Ⅱ軟件仿真與綜合，本文選用EP3C40 FPGA芯片實現多道分析器的數字化功能。
