如何理解數據手冊中的噪聲指標
器件的噪聲指標一般列在數據資料的電氣特性(EC)表或典型工作特性(TOC)部分。特別注意：噪聲屬于“典型”特性指標，因此是“非擔保”指標。噪聲指標的意義僅僅是提供一個合理的估算值。
時域指標
數據手冊通常以特定帶寬范圍內電壓的形式給出噪聲，有峰-峰電壓和/或電壓RMS值。例如，圖9所示為MAX6129_21電壓基準給出的噪聲電壓。
圖9：MAX6129_21電壓基準數據手冊給出的噪聲指標。
所列的第一項噪聲指標30μVP-P為閃爍或1/f噪聲，根據“條件”一欄中標注的低頻信息(0.1Hz至10Hz)可看出這一點。注意，由于直流應用最關心該頻帶范圍的噪聲，主要考慮事項是峰值誤差，所以該噪聲以μVP-P(而非μVRMS)給出。
以上的第二項噪聲指標以μVRMS給出，在較寬、較高頻帶(10Hz至1kHz)測得，其中主要是白噪聲，1/f噪聲可忽略不計。注意，由于交流應用最關心較寬頻帶范圍的噪聲，主要考慮事項是信噪比(SNR)，所以該噪聲以μVRMS(而非μVP-P)給出。SNR測量噪聲以RMS給出。
ADC和DAC數據手冊給出的噪聲電壓指標看起來非常相似，因?yàn)檫@些指標都在電壓基準數據手冊中。
頻域指標
也可能以標定頻率處或附近的頻譜密度(ND)給出噪聲指標。例如，圖10所示為MAX6126_21電壓基準數據資料給出的噪聲密度。
圖10：MAX6126_21電壓基準噪聲指標。
由于噪聲密度總是隨頻率變化，所以在特定頻率下給出，該頻率稱為標定頻率。標定頻率在EC表的“條件”一欄中給出。MAX6126中，標定頻率1kHz下的噪聲密度為60nV/√Hz。其它常見標定頻率有10kHz、100kHz和1MHz。
利用EC表中給出的噪聲譜密度(ND)和工作頻率上限(Fh)及下限(Fl)，可估算出任意帶寬內的噪聲電壓：
式8不包括閃爍噪聲，因此僅適用于高于拐點頻率的頻帶(Fl >> Fc)。
然而，如果給定噪聲譜密度(ND)和拐點頻率(Fc)，可預測任意頻帶內的噪聲電壓。這些指標可在器件的EC表或數據資料TOC部分的Noise Spectral Density over Frequency中找到。

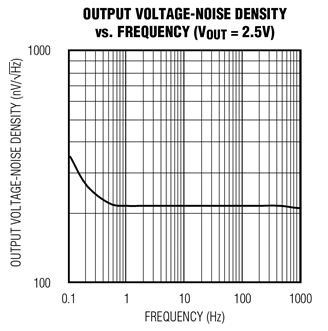

例如，MAX6143電壓基準數據手冊的TOC部分包含以下噪聲譜密度曲線(圖11)。
圖11：MAX6143噪聲譜密度曲線。
