繼今年7月賽靈思(Xilinx)公司宣布推出業界首款ASIC級可編程架構UltraScale之后不到半年，首批基于該架構的UltraScale器件目前就已正式發貨，體現了一家優秀企業所具備的明確目標和強大執行力。Xilinx全球高級副總裁湯立人(Vincent Tong)說，“我相信，當客戶結合采用臺積電技術和UltraScale架構，并通過Vivado設計套件和UltraFast設計方法進行協同優化后，其產品將比競爭對手提前一年實現1.5至2倍的系統級性能和可編程集成。”
隨著需要極高數據速率的400G OTN、LTE/LTE-A、4K2K和8K視頻處理、以及數字陣列雷達等新生代系統的不斷涌現，時鐘歪斜、大量總線布置以及系統功耗管理方面的挑戰將會達到令人生畏的程度。因此，賽靈思將精力重點放在了解和滿足新一代應用對于海量數據流、多Gb智能包處理、多Tb吞吐量以及低時延方面的要求，希望能夠從根本上提高芯片的通信、時鐘、關鍵路徑以及互聯性能。
之所以將UltraScale稱為ASIC級可編程架構，湯立人將其歸因于其中包含眾多ASIC要素。例如，針對海量數據流而優化的寬總線支持多兆位(multi-terabit)吞吐量;多區域類似ASIC的時鐘、電源管理和下一代安全性;高度優化的關鍵路徑和內置的高速存儲器串聯，消除DSP和包處理的瓶頸;二代3D IC系統集成芯片間帶寬的步進功能;高I/O和存儲器帶寬，提供動態時延縮短和3D IC寬存儲器優化接口;Vivado工具消除布線擁堵和協同優化，器件利用率超過90%等。
與前幾代可編程邏輯器件所采用的時鐘方案完全不同，Xilinx在UltraScale架構中加入了類似ASIC時鐘功能，不但消除了放置方面的眾多限制，還能夠在系統設計中實現大量獨立的高性能低歪斜時鐘資源，而這正是新一代應用的關鍵要求之一。

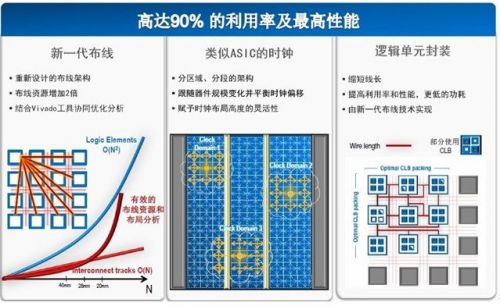

提高布線率，為UltraScale架構引入類似高速公路設計中的快速通道理念，以緩解數據擁塞問題，則是該架構具備的另一大亮點。這些新增的快速通道可供附近的邏輯單元之間傳輸數據，盡管這些單元并不一定相鄰，但它們仍通過特定的設計實現了邏輯上連接。這樣，通過UltraScale架構提供的高布線效率，就能夠使可管理的數據量呈指數級上升。這意味著，只要設計合適，布局布線就沒有問題。器件利用率將有望達到90%以上，且不降低性能或增加系統時延。
最新的Kintex UltraScale FPGA具有116萬個邏輯單元、5,520個優化的DSP Slice、76Mb BRAM、16.3Gbps背板收發器、PCIe Gen3硬模塊、100Gb/s集成以太網MAC與150Gb/s Interlaken IP核，以及DDR4存儲器接口。應用目標包括：8K/4K超高清視覺顯示器和設備、256通道超聲、帶智能波束成形功能的8X8混合模式LTE和WCDMA無線電、100G流量管理/NIC以及DOCSIS 3.1 CMTS設備。
而作為Virtex UltraScale系列中的最大器件，VU440具有440萬個邏輯單元、1,456個用戶I/O、48個16.3Gb/s背板收發器以及89Mb BRAM，其容量已達到賽靈思業界最大容量Virtex-7 2000T器件的兩倍以上，再次打破行業記錄。此外，該產品還能提供驚人的5000萬個ASIC等效門。Virtex UltraScale器件除包括集成式PCIe Gen3、100Gb/s以太網MAC和150Gb/s Interlaken IP核，以及DDR4存儲器接口外，還內置有28Gb/s背板收發器和33Gb/s芯片至光纖收發器，直接面向單芯片400G MuxSAR、400G轉發器、400G MAC-to-Interlaken橋接器、仿真與原型設計等應用。
