0 引言

為了適應現代醫療業的迅速發展，心電監護儀是臨床診療的一種必備檢查設備。心電監護儀種類較多，如臨床使用的基于PC平臺的心電監護儀，家用便攜式心電監護儀，隨時攜帶便攜式心電監護儀等。

調查表明，心血管疾病已經成為目前威脅人類生命的主要疾病之一，導致此類疾病的主要原因是人們生活節奏加快、人口逐漸老齡化以及生活不規律性。心血管疾病的主要特點是突發性、短暫性和危險性。如果不能及時發現并進行治療，將會導致患者死亡的嚴重后果。

心電監護儀是檢查、診斷和預防該類疾病的重要手段和依據，是監護患者心臟狀態的一個重要儀器;對于心肌梗塞、心律失常等癥狀，心電監護儀的使用貫穿于治療、康復的整個過程。由于傳統的基于PC機平臺的心電監護儀，價格昂貴，體積龐大，不便于移動且主要集中在大醫院，給醫生和患者帶來了很大的不便。采用一臺PC機設計一種新型多床位心電監護儀。它利用上位機來遠程監視多位患者的心電，不但可以降低成本、縮小體積，而且還可以同時監護多位患者，方便醫生隨時查看被檢查床位患者的病情。

1 心電波形知識

1.1 心電波形組成

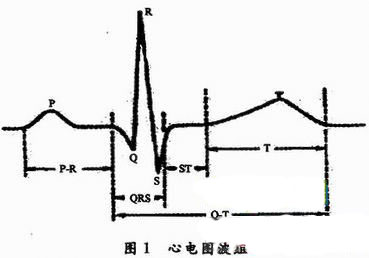

心電波形是由一系列的波組所構成，每個波組代表著每一個心動周期。一個波組包括P波、QRS波群、T波和U波，如圖1所示。

(1)P波。P波由心房除極所產生，是每一波組中的第一波，心臟的激動發源于竇房結，然后傳導到達心房，它反映了左、右心房的除極過程。前半部分代表右房，后半部分代表左房。

P波呈鈍圓形，可有輕度切跡;P波時小于<0.11 s，雙峰間距小于0.04 s。

(2)QRS波群。典型的QRS波群包括三個緊密相連的波，第一個向下的波稱為Q波，繼Q波后的一個高尖的直立波稱為R波，R波后向下的波稱為S波。因其緊密相連，且反映了心室電激動過程，故統稱為QRS波群。這個波反映了左、右兩心室的除極過程。

QRS時限小于0.11s。

(3)T波。T波位于S-T段之后，是一個比較低且占時較長的波，它是心室復極所產生的。T波在24 h振幅變化較大。

T波鈍圓，占時較長，從基線開始緩慢上升，然后較快下降，形成前肢較長、后肢較短的波形;T波方向常和QRS波群的主波方向一致;T波的振幅不應低于同導聯R波的1/10。

(4)U波。U波位于T波之后，比較低小，其發生機理未完全明確;一般認為是心肌激動的“激后電位”。
