Maxim Integrated Products， Inc. (NASDAQ： MXIM)推出面向可編程邏輯控制器(PLC)數字輸入子系統的參考設計Corona (MAXREFDES12#)，有效降低功耗、系統成本和尺寸。該設計減少了隔離通道數量，實現工業控制與自動化應用的模擬整合。

減小PLC I/O方案尺寸的途徑之一是減少數字隔離通道數量。Corona參考設計整合了包括變壓器驅動器在內的三款Maxim器件，有效減少隔離通道數量，省去了耗電量較大的光耦和分立元件，從而使功耗降低16%、方案尺寸減小38%、成本縮減23%。Corona參考設計中采用的Maxim器件專為惡劣的工業應用環境設計，工作溫度范圍可達-40°C至+125°C，是PLC及其它自動化應用的理想選擇。

主要優勢

· 模擬整合： Maxim的數字隔離器將隔離通道減少至四路，無需使用光耦;數字輸入串行器針對16路、24路和32路輸入設計進行優化，SPI總線支持菊鏈架構，進一步減少隔離通道數，節省更多設計資源

· 更低功耗：業內最低的功耗指標;耗電量較傳統設計降低16%

· 更低成本：與傳統設計相比，器件總數減少38個，因而該集成方案成本更低

· 更小尺寸：元件數量較傳統設計減少51%

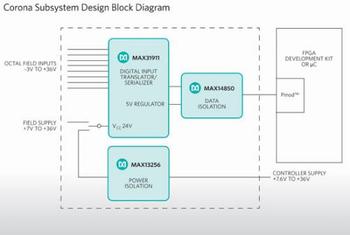

Corona整合器件

· MAX31911：8通道、工業數字輸入信號電平轉換器/串行器，具有業內最低的功耗指標，有效減少電路板元件數量

· MAX14850：6通道數字隔離器具有低功耗特性，在高溫環境下性能穩定;通過UL1577、CSA、IEC 60747-5-2安全認證;替代LED壽命有限的光耦器件，運行時間可延長5倍

· MAX13256：36V H橋變壓器驅動器簡化隔離電源設計

業界評價

· Maxim Integrated高級業務經理Tony Partow表示：“Corona 設計中的MAX31911電源電流損耗比競爭方案低80%，展現了我們?cè)谀M整合領域的專業技術與先進的高壓半導體工藝的完美融合。以Corona為代表的參考設計，能夠加速設計進程，提供創新方案”。

· Databeans研究總監及創始人Susie Inouye表示：“參考設計的重要性日益提升，設計人員可以通過參考設計開發先進方案、縮短研發周期”。

關于Maxim Integrated

在Maxim Integrated，我們以設計整合度更高的方案為宗旨。借助我們的模擬整合方案，一切皆有可能。公司2013財年的銷售額為24億美元。
