振鈴專用集成電路需要極性確定的直流電壓才能正常工作，而振鈴電壓是25Hz的交流電壓，因此，必須先把交流電變成直流電，以供給可產生兩種不同頻率的振蕩器使用。從線路送來的25Hz交流振鈴電壓經電容隔直，把48V直流電壓同振鈴電路隔開，只允許交流振鈴電壓通過。然后經整流、濾波后，變成比較平滑的直流電壓。此直流電壓加到振蕩電路上，振蕩器產生振蕩，由功率輸出級輸出交替的兩種不同頻率的音頻電壓，驅動動圈式揚聲器或壓電式揚聲器發出悅耳的聲音。

一、振鈴專用集成電路

振鈴專用集成電路可以分成兩類：一類是需要外接整流電路及穩壓管(26～28V)的，這些電路的電路原理、性能指標及封裝引出腳基本相同，不同的只是②腳的用法，如CSC8204、LS8204、LH48204、TA31001P、KA2410、KA241 1、TA31002P、HY9106等;另一類內部具有整流電路和穩壓二極管，有的還具有可控硅保護電路，這類集成電路有LSl240/A、LHl240、TCMl512A和MC34017等。

二、實際電路分析

1.用CS8204組成的振鈴電路

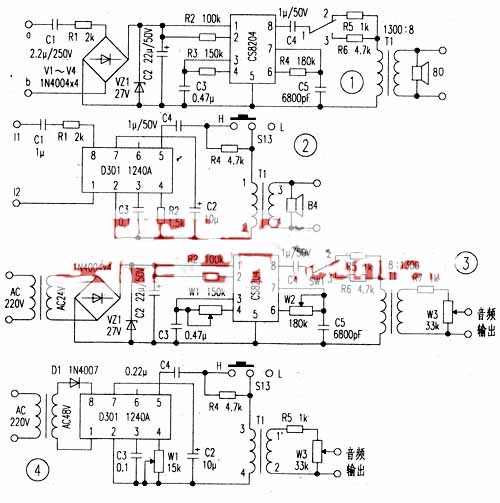

用CS8204組成的振鈴電路如圖1所示，該電路可以直接用在電話機中或作為擴展振鈴用。由線路送來的交流振鈴電壓加到a、b端，由隔直電容C1和限流電阻R1降壓后，送V1～V4整流，經C2濾波，變成較平滑的直流電壓供LS8204使用。VZl為保護用穩壓二極管，它可以把輸送到CS8204的直流電壓限制在27V以下，從而保證CS8204的工作安全。整流后比較平滑的直流電壓只要超過啟動電壓(即起振電壓)，振蕩器便開始振蕩，在10Hz的頻率切換控制下5t2Hz和640Hz輸出信號交替，從CS8204的⑧腳輸出，經C4、SWl、R5或R6送到變壓器T1，驅動揚聲器B1發出聲音。由于CS8204的輸出阻抗為1kΩ左右，而揚聲器的阻抗僅8Ω，為使阻抗匹配，輸出變壓器T1的變比應為1300：8。

C4的阻值為1μF，在振蕩工作頻率下，具有足夠高的阻抗，可以避免負載阻抗變化時對電源產生影響。當負載阻抗足夠大時，還可加大C4的容量。SW1用來轉換輸出音量的大小，R5、R6是限流電阻。

2.用LHl240組成的振鈴電路

用LH1240組成的振鈴電路如圖2所示。LH1240A類單片電子振鈴電路具有電流消耗低、內部自帶整流電路和穩壓二極管電路等特點，音調和切換頻率可以通過外接元件調整，電壓和電流的滯后性統一。工作原理：自線路送來的25Hz、90V的交流振鈴電壓經C1、R1加到LH1240A的⑧腳和①腳，再經內部的整流電路和穩壓二極管電路變?yōu)橐欢ǚ档闹绷麟妷海峁┘呻娐穬?nèi)部的振蕩電路和功率放大器使用。LHl240A的②腳是接地腳，⑦腳是內部整流器濾波腳，C2是電源濾波電容器：③腳是控制掃描速率的控制腳，改變C3的電容量可改變振鈴輸出頻率的切換速度，④腳是輸出頻率控制腳，改變R2的阻值可改變輸出鈴聲的頻率，即改變鈴聲音調;⑤腳是鈴聲輸出腳，輸出阻抗大于1kΩ，R4是限流電阻，短路時鈴聲增大。LH1240電路能夠直接驅動壓電陶瓷蜂鳴器，如果用該集成電路驅動動圈式揚聲器時，需要加一個變壓器。兩個音調頻率f1和f2是通過內部振蕩器快速交替地重復產生，經過功率放大器放大后，驅動揚聲器。

輸出頻率：F1=2.7×104/R2(kΩ)：F2=O.725F1。掃描頻率：FS=750/C3nF)。采用電子振鈴電路電話機的技術要求為：振鈴功率靈敏度不大于100mVA(工作電流11mA左右);振鈴音量≥70dB(A);有調節音量功能的電話機，低檔振鈴音量≥55dB(A)。

三、用于音頻理療儀

1.用cs8204振鈴電路制作音頻理療儀(如圖3所示).

CS8204①腳(VCC)接正電源，②腳(TR)為觸發端，③腳(CL)低頻振蕩器外接電容r④腳(RL)低頻振蕩器外接電阻，改變外接電阻或電容，就可改變低頻振蕩頻率。⑤腳(VSS)接地。⑥腳(RH)高頻振蕩器外接電阻，⑦腳(CH)高頻振蕩器外接電容，改變外接電阻或電容，可改變高頻振蕩頻率。

fL低頻頻率：fL=1門.234W1(kΩ)，當?shù)皖l振蕩器輸出為高電平時，高頻頻率fH1=1/1.515W2。當?shù)皖l振蕩器輸出為低電平時，fH2=1.25 fH1低頻振蕩器決定高頻頻率的切換速率。R7為限流電阻，W1為低頻頻率調節，W2高頻頻率調節，W3音頻輸出強度調節。將振鈴輸出變壓器反向使用(8：1300)，R5、R6為變壓器初級限流電阻，如次級電壓、電流太大，用R6限流。

2.用LHl240振鈴電路制作音頻理療儀(如圖4所示)。

經變壓器變壓送來的48V的交流電壓，經D1整流后取得25Hz、21.2V的電壓，加到LHl240A的⑧腳和①腳，再經內部的整流電路和穩壓二極管電路變?yōu)橐欢ǚ档闹绷麟妷海峁┙o集成電路內部的振蕩電路和功率放大器使用。LH1240A的①、⑧腳為交流輸入端，②腳是接地腳，③腳是切換速率的控制腳，改變C3的電容量，就可改變振鈴輸出頻率的切換速度。④腳是輸出頻率控制腳，改變R2的阻值就可改變輸出鈴聲的頻率。⑤腳為音頻輸出端。⑦腳是內部整流器濾波腳，C2是電源濾波電容。R4為變壓器初級限流電阻，R5為次級限流電阻，W1為音頻頻率調節，W2為音頻輸出強度調節。
