現今，現場總線技術在各行各業中得到廣泛應用，并對生活以及生產有了深遠的影響。CAN總線是一種開放式、數字化、多點通訊的操控體系局域網絡，是當今自動化控制中最具有使用潛力的項目之一。CAN總線(CANBUS轉232轉換器)具有通訊速度快、開放性好、報文短、糾錯能力強以及操控方便、拓展能力強、使用成本低等特色，越來越受到大家的關注與重視。以太網(以太網交換機)具有快速、靈敏、便利、可靠的特點，若把現場總線與以太網相互聯通的話，可實現過程控制中從設備層到管理層的一體化，使得各公司能夠廣泛地使用如互聯網、無線通訊、智能設備和政策支持支持體系等新技術，以達到功率倍增和降低成本的目的。
要完成現場總線設備接入網絡設備，主要是要完成TCP/IP協議(TCP/IP轉232/485/422串口服務器)、以及傳輸信息介質的挑選。這里選中SX52微控制器作為處理器，以太網驅動芯片RTL8019AS經耦合阻隔濾波器HR61101G和RJ45接口接入以太網，配有RS232和CAN總線兩個拓展接口，能夠?qū)⒕哂蠷S232接口的設備或選用CAN總線協議通訊的設備連接到以太網上。RS232接口選用MAX23。
工作原理
當以太網中發送數據和請求，通過RJ45送到RTL8019AS，RTL8019AS整理后的以太網幀送入SX52的TCP/IP協議棧，由協議棧對數據報加以分析，得到初始的請求和操控信息。請求和操控信息再通過SJA1000進行CAN協議格局的數據裝，然后和現場的CAN總線設備進行連接。請求和操控的回復信息到局域網的進程與上面恰巧相反。

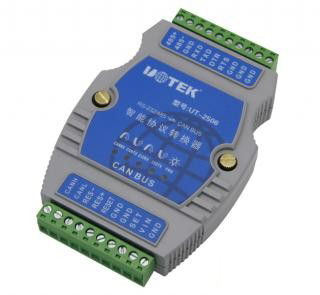

UT- 2506 Canbus變換器能夠快速的將RS-232/485通訊設備連到CAN-bus現場總線。變換器可支持1200~115200bps范圍的RS-232/RS-485通訊速率，5Kbps~1Mbps之間的CAN-bus通訊速率。變換器供給三種數據變換形式：透明轉換、透明帶標識轉換、Modbus協議轉換;支持Modbus RTU協議。
隨著Internet技術的日新月異與信息共享程度不斷提高，測控系統與以太網良好的融合，能夠更方便的實現CAN總線到Internet的時時連接于通信。新產品新技術的研發更好的迎合市場需求，廣泛用到正時火熱的物聯網、工業自動化控制系統等相關行業領域。
