如果您從事汽車電子產品的開發和測試，有兩個汽車行業的測試標準您肯定不會陌生，那就是ISO16750-2 和ISO7637。 ISO 16750-2 標準應用于汽車電氣與電子的多種設備實現干擾，并進行測試。在這篇文章中，我將介紹如果實現最為便利的ISO16750-2方法。

在汽車電器或電子產品完成研發后，在交付生產之前要經過嚴格的測試，其中的一些產品就用必須通過ISO16750-2全兼容的測試。這就需要廠家將產品的樣本交付給全兼容的測式機構，通過他們的測試合格后，才能獲得市場上銷售的通行證。但這一過程通常是費時、費力的。如果未能通過兼容性的測試，就需要研發工程來對產品進行改進。

但問題是，在產品改進后，產品是否能通過測試，作為產品的開發者可能也心里沒譜。一個非常有效的方法， 就是在實驗室中構建一個實驗條件，來完成ISO16750-2 標準的預兼容測試。并且，可以對產品設計過程中的每一個改進方案，都可以立即通過測試，獲得改進后的結果。這樣，不僅可以省去大量的費用和時間，也可以大幅度提升產品設計的可靠性。

如果需要在實驗室中構建這樣一個測試環境，價格不菲。而且這個實驗環境通常只是提供標準的模板，而且無法模擬研發過程中需要模擬不同電壓瞬變現象，因此，它不適合研發環境。在之前的文章中(神奇的電源快速編程能力應用)，我們談到了利用N6705B 直流電源分析儀的快速上/下編程和大功率任意波形能力，來產生電壓的瞬變波形。而最新的N7900系列APS電源，不僅速度更快、功率更大，而且還有許多強大的功能。

無論是在N7605B直流電源分析儀還是APS系列先進電源系統， 都具有非常出色的大功率任意波形輸出能力， 而任意波形的編輯工具就是14585A 控制和分析軟件。 這套軟件過去只支持N6705B。 通過前一段時間的升級，現在已經可以支持APS電源了， 從而使工程師無需編程即可快速執行復雜的上電相關測試。N7900A APS 能夠提供更大的功率輸出和更快的輸出瞬變速率，生產的電壓或電流的任意波形為 64,000點，適用范圍非常廣闊，它不僅可以輸出一些ISO16750-2 和ISO7637 的電壓瞬變波形， 還可以輸出實際測試過程中需要的任意波形。14585A 具有非常完整的任意波形(ARB)波形庫，使您可以導入和編輯任意波形文件。您也可以使用示波器捕獲實際的起動波形曲線，創建任意波波形的數學表達式。最重要的是，您可以將獨立的任意波形進行組合和排序，構成更大、更復雜的大功率任意波形序列。這對于創建各種汽車電氣設備干擾特別重要。

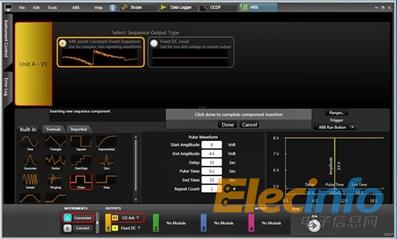

現在，我們來看看如何利用 14585A 軟件來生成ISO16750-2的電壓瞬變波形。我按照從簡單的開始，再到更為復雜的測試波形。第一個測試波形是ISO16750-2 中的“4.5.1 電源電壓瞬態壓降”波形模板。它仿真的是電氣負載突然短路，而后保險絲熔斷產生了 0.1 秒壓降。在本測試中，我使用了14565A軟件中 預定義的脈沖任意波形。 如圖 1 14545A 配置屏幕顯示的設置。

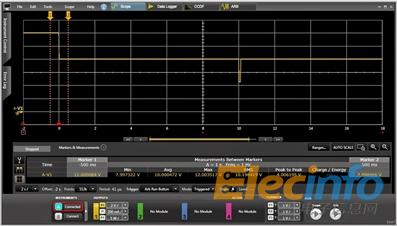

ISO 16750-2 4.5.1 標準要求上升時間和下降時間小于 10 毫秒。N7951A 20 V APS 可提供大約 0.4 毫秒的下降時間和上升時間，如果需要，我還可以調整電壓瞬變的上升時間和下降時間，或是使用斜波模板的任意波形，并輸入斜波上升和下降時間進行設置。瞬態壓降結果在 14585A 示波器工作模式中顯示出來。如圖 2。

(未完待續)
