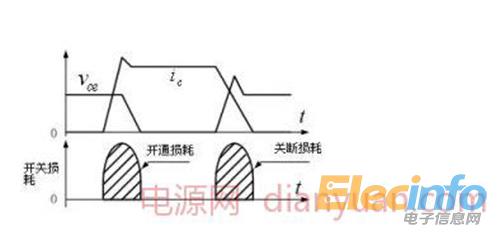

隨著技術的迅猛發展，今天的LLC已經作為一種優秀的拓撲被業界所廣泛的接受和使用。LLC是一種非常優秀的拓撲，對于一些初學者來說時序圖的解讀變得非常重要，下面我們來一起了解一下LLC的三種工作模式的時序。要了解LLC，就要先了解軟開關。對于普通的拓撲而言，在開關管開關時，MOSFET的D-S間的電壓與電流產生交疊，因此產生開關損耗。

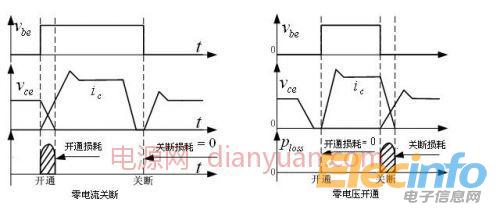

為了減小開關時的交疊，人們提出了零電流開關(ZCS)和零電壓開關(ZVS)兩種軟開關的方法。對于ZCS：使開關管的電流在開通時保持在零，在關斷前使電流降到零。對于ZVS：使開關管的電壓在開通前降到零，在關斷時保持為零。

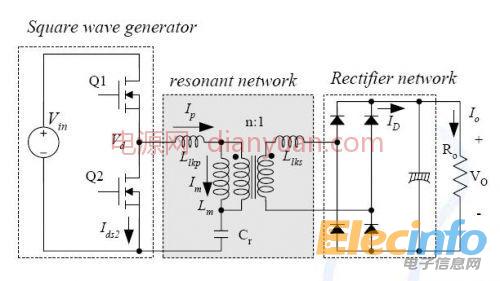

最早的軟開關技術是采用有損緩沖電路來實現。從能量的角度來看，它是將開關損耗轉移到緩沖電路中消耗掉，從而改善開關管的工作條件。這種方法對變換器的效率沒有提高，甚至會使效率降低。目前所研究的軟開關技術不再采用有損緩沖電路，這種技術真正減小了開關損耗，而不是損耗的轉移，這就是諧振技術。而諧振變換器又分為全諧振變換器、準諧振變換器、零開關PWM變換器和零轉換PWM變換器。全諧振變換器的諧振元件一直諧振工作，而準諧振變換器的諧振元件只參與能量變換的某一個階段，不是全程參與。零開關PWM變換器是在準諧振的基礎上加入一個輔助開關管，來控制諧振元件的諧振過程。零轉換PWM變換器的輔助諧振電路只是在開關管開關時工作一段時間，其它時間則停止工作。全諧振變換器主要由開關網絡和諧振槽路組成，它使得流過開關管的電流變為正弦而不是方波，然后設法使開關管在某一時刻導通，實現零電壓或零電流開關。

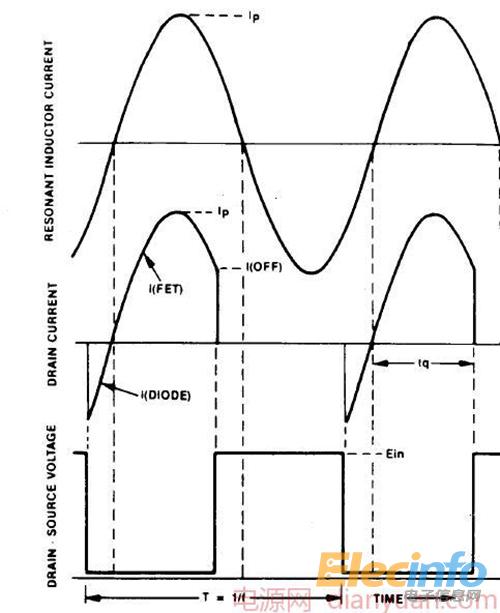

對于LLC而言，通常讓開關管在電流為負時導通。在導通前，電流從開關管的體內二極管流過，開關管D-S之間電壓被箝位在0V(忽略二極管壓降)，此時開通二極管，可以實現零電壓開通;在關斷前，由于D-S間的電容電壓為0v而且不能突變，因此也近似于零電壓關斷。
