設計輸出整流濾波電源，其整流管選擇恢復速度高的肖特基整流管，具體的選擇是依據各路的輸出電壓水平和輸出電流容量，整流管的額定工作電流至少為該支路最大輸出電流的三倍以上，管子的反向耐壓也需要在最低耐壓值的基礎上留夠裕量。本文就將解析其具體電路應用方案。

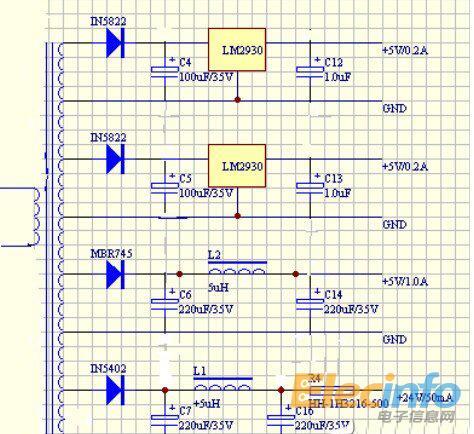

電路分析：主路采用π型濾波電路，電容取 220μF/35V，電感為5.6μH，兩個輔路 5V，±15V支路采用LM29系列低壓差三端穩壓器，就可以有效地減小主路負載變化時對輔路的影響。24V支路采用π型濾波電路并串連磁珠防止外界的高頻干擾。
