1 變頻器的維護

變頻器的維護包括日常檢查、定期檢查，發現故障要及時診斷、維修，這樣才能使變頻器保持良好狀態。

1.1 變頻器的運行檢查常識

變頻器在運行中，可以與電動機、機械設備一起進行檢查。通常包括以下內容。

1) 監視工作電流是否超過變頻器、電動機的容許值。變頻器銘牌上標示出的電流值是指額定電流值，這是指在室內空氣溫度或周?chē)諝鉁囟葹?5益，當超過35益 時，變頻器的容許電流值降低，因?yàn)橹車鷾囟瘸^(guò)35益時，變頻器的絕緣值會降低。經驗認為周?chē)諝饷可?益，額定電流應降低5%。如果周?chē)諝鉁囟鹊陀? 35益，變頻器的額定電流在約30毅的狀態下增加8%。

2)監視三相電流是否平衡。變頻器的三相電流平衡與否，還取決于電動機。因此，監視三相電 流的平衡要作全盤考慮。如果增設了一些選配件(如電抗器等)，那就更要做周密細致的分析。在正常情況下，任何一相電流最大值不超過額定值，各相電流不相等 的百分?jǐn)?shù)容許度可達10%，例如額定電流為100 A，即允許有一相電流不約90 A。或調整輸入電源的相序，使之最小。

最嚴重的三相電流不平衡是電源的一相熔斷器熔斷，在這種情況下，其余兩相電流很大，這對變頻器、電動機都是極為不利的，所以在變頻器電路中，一再?gòu)?qiáng)調要選用斷路器而不用熔斷器。

3) 監視電源電壓的變化。電源電壓的變化不僅是電動機發熱的原因之一，而且會影響到變頻器的變頻與電動機的速度。在實際工作中，電源電壓的穩定是有一個浮動范 圍的，所以一般允許電源電壓的變化裕度在依10%范圍內。如果配用電力穩壓器為變頻器供電，電源電壓基本穩定，效果當然要好，但會增加成本。也可手動調整 電源變壓器的分接頭。

4)監視變頻器的發熱情況。監視變頻器、電動機在運行中的發熱情況非常重要，因?yàn)楹芏嘧冾l器的主電路損壞、電動機繞組絕緣損 壞多是由于溫度過高所致。測量電動機線圈最高容許溫度的方法有電阻測定法、熱電偶測定法、溫度表測量法和變色測溫貼片測試法等多種。監視變頻器的發熱情況 可采用溫度表測量法或變色測溫貼片法。

變色測溫貼片是一種能夠隨物體溫度的變化而改變顏色，并由此可測定物體溫度變化的產品，它特別適用于普通溫度計難以測量的部件、外表面以及高危環境中的物體，如變頻器的主電路晶閘管、大功率整流器件等。

變 色測溫貼片根據顏色變化可分為單變色或多變色、可逆或不可逆。例如，液晶變色產品，可在規定的一個較小溫度區間內發生紅、綠、藍等顏色變化，不同的顏色對 應不同的溫度，隨著溫度的復原，顏色也復原，這屬于可逆多變色系列。只發生一種顏色變化的是單變色系列。顏色不可復原是不可逆系列。在多數情況下如果測溫 部位無人監視，而是靠巡視人員來觀測，則需要不可逆的變色測溫貼片，超溫后其顏色不復原，即把已超溫的顏色保留下來。由于它能記憶超溫的事故的發生過程和 隱患，而受到用戶青睞。

為便于選用適合變頻器的測量，變色測溫貼片設有55益、60益、65益、70益、75益、80益、85益等多種溫度等級的 產品。在檢測標準已明確的變頻器相關部位，可選用在單一測溫點由白色變?yōu)榧t色的測溫片，檢測時比較直觀、明顯。如果觀測距離遠且光線不好，可選大尺寸的2 cm伊2 cm 或3 cm伊3 cm 的測溫貼片，也可選用圓形測溫貼片。

可供選擇的顏色不僅有白變紅，還有白變黃、白變綠、白變黑等。

如 果希望測溫范圍寬一些，或者一時沒有確定測溫標準，可同時選用幾種溫度等級的測溫貼片。為了相互區別不同溫度，可采用不同尺寸、不同顏色或不同形狀的測溫 貼片粘貼排列來表示變色溫度的差異。例如，采用60益白變黃、70益白變綠、80益白變紅三種貼片貼同一臺變頻器的同一部位處，超溫后，不同顏色表示不同 的溫度，電工便能方便地“讀”出溫度值。也可以用70益的1.5 cm伊1.5 cm 小型白變紅測溫貼片，80益的3 cm伊3 cm 大型白變紅組合表示兩種溫度;也可以選用隨意剪切型白變紅型貼片，不同溫度用剪刀剪成自己能識別的不同形狀，來表示溫度的區別。

總之，使用變色測溫貼片有如下要點。

(1) 正確使用。保存中要避免直接刮、劃、折或高溫，揭取不熟練的，可用小刀鏟一下，不要亂摳，以避免損壞。所貼的測溫部位應比較清潔(最好用汽油或其他溶劑清 洗一下變頻器待測部位，然后擦拭干凈)，這樣才能粘貼牢固。若貼在可能沾有油、水的部位，應在測溫貼片上覆蓋一塊大些的透明膠帶，以起保護作用。

(2) 校驗變色測溫貼片。變色測溫貼片在生產制造時已嚴格檢測，其溫度點誤差為1耀2益，為了便于電工自己檢驗，這里介紹一個既簡便又準確的測試方法，具體步驟 為：找一個大口徑的易拉罐，在其外壁依次貼上各種溫度的測溫貼片，倒入少量冷水，插入一根溫度計，準備好一壺開水，即可開始測試。先慢慢地倒入少量開水， 用溫度計攪拌，隨著水溫升高，溫度計值上升到變色溫度時，即可看到對應溫度的測溫貼片變色。

(3)變色測溫貼片的使用壽命。從理論上講，測溫貼片 貼到測溫部位后，只要不超溫，能用2耀3年甚至更長時間。考慮到變頻器的使用現場比較復雜，規定只要該測溫貼片在常溫狀態正常環境下使用，保持白色未超 溫，可用2 年。為了準確測溫以利監視的溫度是否超溫，建議最好每年將測溫貼片更換一次。已超溫變色的貼片應在檢修變頻器結束后，及時更換。

5)監視變頻器的通風狀態。這里主要是指運行中，值班電工須經常注意保持變頻器附近沒有任何雜物，如抹布、碎紙、棉紗、導線頭等，以防被變頻器的風機吸入造成風道堵塞。

6)監視斷路器、交流接觸器是否完好。

7)觀察操作面板顯示有無異常情況。

8)監視變頻器有無異常聲音、異常振動、異常氣味。

9)要始終保持變頻器的清潔狀態。

當清潔變頻器時，宜用柔軟布料浸入中性清潔劑或氨基乙醇輕輕地擦去臟污的地方。切不可用有機溶劑如丙酮、苯、甲苯和酒精等，它們會造成變頻器表面涂料脫皮。也不要用清潔劑或酒精擦試操作面板或參數單元的顯示和其他部分。

值得一提的是，清潔變頻器時必須先停電，后擦拭，以杜絕觸電事故的發生。

1.2 變頻器的定期檢查

作定期檢查時，待停機運行，切斷電源，打開機殼，讓主電路直流濾波電容器充分放電，待充電指示燈熄滅，萬用表測試直流電壓已降到安全電壓(DC 25 V以下)后，方可進行檢查。

1.2.1 定期檢查項目

變頻器的定期檢查項目見本刊2009 年第2期第132 頁的內容。

1.2.2 檢查方法

1.2.2.1 逆變模塊、整流模塊的檢查

檢 查前，拆下逆變模塊、整流模塊與外部連接的電源線(R、S、T)和與電動機連接的接線(U、V、W)端子，將萬用表?yè)艿絉伊100贅擋。分別測量R、S、 T、U、V、W、P 和N 處，變換萬用表表筆，測量其導通狀態，便可判斷它們是否性能良好。整流橋模塊、逆變器模塊電路如圖1所示，測試結果見表1。

1.2.2.2 主電路的電壓、電流和功率的測量

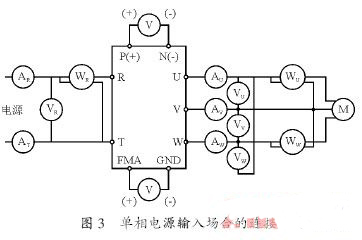

變頻器的電源側、輸出側的電壓、電流因?yàn)楹懈哳l成分，所以測量?jī)x表和測量回路不同，所得到的數據也是不同的。用工頻儀表測量時，三相電源輸入場合的連接如圖2 所示，單相電源輸入場合的連接如圖3 所示。
