近年來以單片機(Micro Computer Unit，MCU)為代表的嵌入式系統在工業探測系統、智能儀器、安防系統、智能家電和信息家電領域得到了廣泛應用。
如果嵌入式系統能夠連接到Internet 上，則用戶可以方便、快捷、低廉地通過網絡進行遠程控制、監測和信息傳送。Internet 技術和嵌入式技術的相互融合，不僅為嵌入式系統的設計和開發帶來了前所未有的發展空間和機遇，也使得 Internet 應用進入了嵌入式Internet 時代。據專家預測，未來在 Internet 上的新增業務和應用中，將有 45%的增長來自于小型嵌入式系統。因此，嵌入式系統的 Internet 接入技術，將會有極其廣闊的應用前景。如何利用單片機接入Internet 網絡成為未來最熱門的技術之一。
1 單片機嵌入式Internet接入技術
Internet 網絡通信中，TCP/IP 協議簇非常龐大，需要占用大量的系統資源。單片機的缺點是資源有限，無法容納下Internet 的TCP/IP 協議簇。因此單片機實現嵌入式接入Internet 技術的關鍵是如何在單片機等嵌入式設備的有限資源上實現Internet 的網絡通信協議棧。其難點在于：如何利用單片機自身有限的資源對信息進行TCP/IP 協議處理，使之變成可以在Internet 上傳輸的IP 數據包。目前許多研究機構都在積極探討利用MCU 實現接入Internet 技術，出現了多種單片機嵌入式Internet 技術方案，這些技術實現方案可以歸為以下幾類。
(1) 使用專用的嵌入式芯片。專用嵌入式芯片是一種內置了通信和控制功能的單片機，可以實現實時多任務操作。比傳統的單片機硬件提供更強的系統設計靈活性。這樣的芯片有Ubicom 公司的IP2022 芯片，MOXA 公司的Nport Express 芯片等。這類芯片功能強，能夠實現多種網絡協議，一般提供有相應的TCP/IP 網絡協議棧。但是這種芯片價格偏高，用戶需要支付軟硬件費用，不易于實現市場的廣泛應用。
(2) 嵌入式系統組成專用網通過PC 網關接入Internet.小型嵌入式系統通過總線技術組成專用網絡，采用一個PC 機作為網關，該 PC 將專用網發送來的信息通過專用軟件轉換為TCP/IP 協議數據包，然后發到 Internet 上以實現遠程通信。該方案是早期采用得較多的技術。但是這種方案的缺點是要使用一臺專用的PC 機，顯然它只適用于某些工業數據采集系統，不易于向信息家電和網絡化智能儀器儀表等領域推廣。
(3) 使用普通單片機和網絡控制芯片。這種方法實現起來比較簡單，而且可根據實際需要進行功能擴展，但是需要在單片機上實現嵌入式TCP/IP 網絡協議，軟件編程的工作量比較大。由于采用普通單片機，所以其優點是成本低，單片機體積小，易于以極高的性價比向諸多需要實現嵌入式接入Internet 的場合推廣。本文設計的系統就是采用這種技術方案，下面將重點分析其硬件和軟件設計。
2 單片機與網卡的接口電路
2.1 系統總體設計

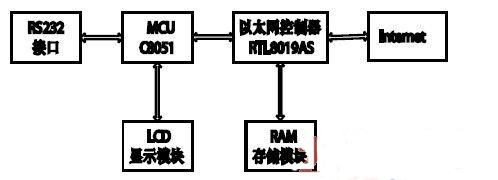

系統選用最常用的MCS 8051 系列單片機，此類型單片機價格低廉且應用廣泛。網卡選用臺灣Realtek公司生產的ATL8019AS 以太網控制器芯片。由于Internet 網絡協議的程序代碼量較大，所以系統除了單片機和網卡外，還增加了一些外圍電路。包括用作數據緩存的RAM 存儲器和RS232 接口，前者用作數據緩存器，后者作為單片機與現場設備進行數據交互的接口。系統總體功能設計如圖1 所示。
在上述系統設計中，單片機主要完成Internet數據的解包和串口RS232 數據的封包。遠程PC 機傳輸來數據包經過Internet 物理媒介到達以太網控制芯片 RTL8019AS 內，RTL8019AS 執行地址解析協議，然后交給 C8051 單片機，單片機執行TCP/IP 協議模塊，去掉 TCP/IP 報頭后將數據通過RS232 串行口交給數據采集系統的現場設備。反之，如果是現場設備發送數據到單片機，那么單片機將數據按照TCP/IP 協議格式封包后送入RTL8019AS，由網卡芯片傳輸到Internet 中。通過上述方式，單片機完成與Internet 的交互，從而實現數據采集系統的互聯網遠程控制。
2.2 標單片機與網卡的接口電路

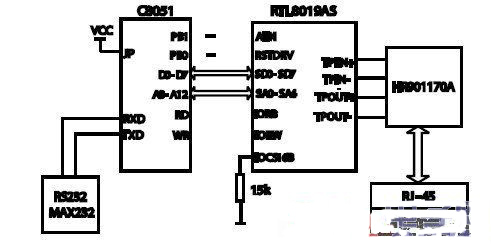

單片機是本系統的核心，因此單片機與網卡的接口電路非常關鍵。本系統選用8051 系列單片機，是因為8051 單片機是最常用的單片機，其價格低廉且應用廣泛，在工業設備應用中易于降低系統成本。同時8051 編寫程序簡練，程序調試方便。8051 單片機與以太網控制器芯片的連接電路如圖2 所示。
8051 單片機P0 口的8 位數據總線D0-D7、P2口的5 根地址線A8-A12、讀信號線RD、寫信號線WR、2 個定時器控制端T0、T1 分別與Realtek8019AS 的各信號線對應連接。Realtek8019AS 芯片工作在8 位總線方式。8051 單片機驅動網絡控制芯片RTL8019AS，經網絡隔離濾波器HR901170A 后實現Internet 接入。
