0 引言
射頻識別(Radio Frequency Identification， RFID)中間件是在物理RFID閱讀器和上層應用軟件之間的一層軟件，RFID中間件屏蔽了各種不同的閱讀器傳輸標準，使上層應用軟件得到統一、不變的數據和控制接口;另外，它還能對原始數據進行整合和過濾，產生用戶定制的數據報表。在大規模應用RFID技術時，將產生海量數據，應用RFID中間件將使數據處理和傳輸變得相對簡單。中間件的承上啟下作用使RFID系統設計更為靈活，維護更為簡單，不論是后端應用程序的變化，還是前端閱讀器變化，都不會影響另外一端，省去維護多對多連接的復雜性問題。
RFID中間件是RFID技術應用領域和應用規模發展的產物，當今市場上已有一些產品，如：SUN、Microsoft和BEA的RFID中間件產品，然而，這些產品大都是運行在PC機或服務器端，由于網絡帶寬有限，海量的數據要通過網絡傳輸，大量無效的數據都要集中在服務器端，服務器必須對海量的數據進行篩選、過濾并按照確定的業務規則使數據轉化成用戶需要的、有意義的數據，這種復雜的處理必會增加服務器的壓力，影響系統的性能。在發生網絡故障時，也容易造成數據的丟失等。
隨著技術的進步，移動設備(如PDA等)的內存存儲能力、CPU的處理能力不斷增強，這也使得設計一種面向移動設備的RFID中間件成為可能。針對這種技術發展趨勢，本文提出了一種面向移動設備的可靈活部署的RFID中間件SeaMobileMiddleware(SMM)。SMM能有效利用移動設備的內存、CPU等空閑資源，在數據發往服務器之前做一系列的預處理，優化原始數據，降低網絡和服務器壓力，并在網絡故障時自動存儲數據，保證數據的一致性。
1 RFID中間件SMM系統架構

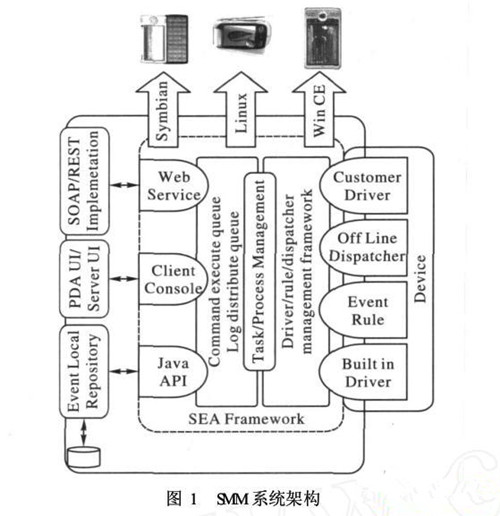

系統架構對系統整體性能有很大影響，針對移動設備特點，給出了一種面向移動設備的可靈活配置RFID中間件SMM系統架構，如圖1所示。
SMM的系統整體架構包括三大模塊，其中：最下層為Device模塊，負責把物理的真實設備抽象為系統的Device對象;中間層為Task Manager模塊，是SMM的核心模塊，負責處理用戶和上層應用系統的一切命令，把標準的XML命令轉化系統的Task對象并執行，以用來控制Device對象;最上層是用戶接口(User Interface，UI)模塊，是基于標準的Java swing開發的圖形界面，使用戶可以在本地方便地控制Device對象。同時，SMM也提供標準Web service接口，方便其他遠程系統控制和管理移動設備。
通過為移動設備提供本地UI和遠程管理接口，SMM可以使用戶自定義流程，通過過濾和篩選將原始標簽數據轉化成用戶想要的有意義數據。Task Manger提供的基于XML的標準接口也為SMM提供了很好的擴展性和兼容性。
1.1 Device模塊
由于目前的Tag、Reader等種類繁多，標準各不相同，RFID中間件的核心功能一個就是屏蔽閱讀器傳輸標準的差異，為上層提供統一的接口。SMM通過抽象，把不同種類RFID閱讀器、PDA等移動設備作為不同類型Device對象進行處理，并為每種Device配置Rule、Dispatcher和Driver三種屬性。不同Tag發出的原始數據通過Driver適配變?yōu)榻y(tǒng)一的數據格式，通過Rule將統一的數據格式轉化成上層系統需要的數據，然后通過Dispatcher把數據發送到所需的上層應用程序中。
1)Driver：考慮到實際應用中的Tag、Reader的多樣性，Driver對不同類型Reader數據進行適配處理，對數據進行統一和格式化。SMM架構中內置了缺省的Driver，負責處理當前大部分流行的Reader.同時，針對特殊需求，用戶可以開發特定Driver完成特殊Reader及Tag的數據標準化。
2)Rule：Rule可以自定義特定業務邏輯和數據過濾規則，從而把數據轉化成上層應用程序需要的有意義的數據。
比如：通過Rule配置提取同一個廠商生產的Tag的數據。
3)Dispatcher：Dispatcher定義數據分發路徑，為數據提供路由功能。可以自定義Dispatcher，從而把數據發送到用戶需要的上層應用程序中。另外，系統提供了離線Dispatcher，用于設備離線時的數據處理。當設備處于離線狀態時，系統會把數據保存在嵌入式移動數據庫"Olite"上，當系統連線時，離線Dispatcher自動將保存在"Olite"數據庫的歷史事件發送到上層應用程序中，從而實現數據自動同步。
基于抽象思想，Device模塊把各種不同RFID閱讀器等抽象成不同對象。通過配置Rule、Dispatcher和Drive屬性等管理真實設備，將來源不同的Tag數據格式化為統一標準的數據，并按用戶定義的規則過濾數據，轉發到對應的上層系統中。
1.2 Task Manager模塊
RFID中間件的另一核心功能是對外提供標準接口，便于上層應用程序調用和二次開發[10].SMM中Task Manager模塊通過管理所有命令和任務執行提供標準輸入輸出。
Task Manager模塊具有如下功能：1)接受各種XML命令，解析XML命令找到對應的任務對象并執行后把結果封裝成標準的XML返回給調用者;2)提供高效的任務隊列來處理各種各樣的XML命令;3)提供動態的日志隊列使用戶能夠?qū)崟r監控設備的相關信息。

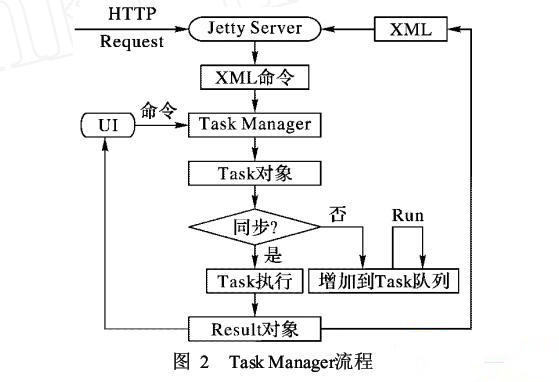

基于Task Manager模塊，SMM提供圖形界面和Web Service兩種類型的請求來控制和管理移動設備，以使用戶獲取所需的數據。如果是SMM內部請求，則提供標準的Java API;如果是外部請求，則提供基于XML的標準Web接口。圖3給出了Task Manager的實現流程。在模塊中，上層應用程序通過HTTP協議把標準XML命令發送到SMM，SMM通過內嵌的輕型HTTP Server Jetty處理各種HTTP請求。Jetty接受到標準的XML請求后，把各種XML命令給Task Manager模塊，Task Manager解析XML格式的命令后，通過Java反射得到對應的Task對象。如果Task對象是同步的，則調用Task執行方法，返回相應結果并轉化成標準XML給Jetty服務器;如果Task對象是異步的，則放到任務隊列里面去，返回為空。
任務隊列通過線程按照先進先出的方法來執行任務。為展示Task執行過程，本文給出設備啟動過程展現上層應用程序控制設備的過程。
