隨著監控范圍的不斷擴大，傳統的有線監控報警已不能滿足用戶的需求。然而，伴隨著GSM網絡的發展，遠程網絡監控報警系統的硬件實現已成為可能，有望取代傳統的僅由單機控制的監控報警系統。本文針對目前的需求設計了一套基于GSM網絡的遠程無線報警監控系統。其基本思路是：將單片機與SIM300通信模塊通過串口連接，實現單片機與SIM300之間的相互通信。SIM300模塊設有SIM卡插槽，可以實現與各種用戶相互通信的功能。系統接有震動、紅外、聲音等類型傳感器，當汽車發生警情時，傳感器將警情信號傳送給單片機，經過單片機判斷處理后，向用戶發送報警短信，或者是直接撥打報警電話。如果情況緊急，用戶可以直接發送短信密碼，由單片機控制繼電器切斷線路或者油路，使汽車停止運行，從而實現了遠程控制，有效保證汽車的安全。

1 遠程無線報警監控系統硬件電路設計

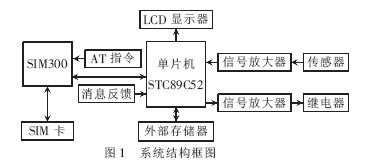

本設計的硬件部分包括單片機主控模塊、LCD顯示、按鍵電路、電源電路、信號采集電路和控制電路，系統結構框圖如圖1所示

1.1 單片機控制電路

遠程無線報警監控系統采用STC89C52單片機，STC89C52是一種低功耗、高性能CMOS 8 bit微控制器，具有8 KB系統可編程 Flash存儲器。該型單片機具有很高的性價比，廣泛應用于工業控制、儀器儀表、通信設備、家用電器等各個領域[1]。

1.2 GSM模塊電路

遠程無線報警監控系統采用SIM300模塊，其中SIM300的16管腳接網絡指示燈(LED)，用于指示SIM300信號的強弱，17管腳與單片機的P3.3相連，其工作時首先由單片機發送低電平信號，使該模塊處于工作狀態，43、41、49為串行通信接口，分別與單片機的P3.0、P3.1、P3.2相連。1、3、5、7、9管腳接4.2 V電源。SIM300與單片機是通過串口連接，單片機控制系統可以發給SIM300模塊AT命令，從而控制其工作狀態[2-3]。
