很多人知道28nm制程比40納米先進，耗電更低、發熱更少、集成的晶體管更多。更進一步，不少人還知道HKMG(high-k絕緣層+金屬柵極)是實現更先進制程的必備技術。但了解HKMG的兩種工藝——前柵極/后柵極的人就很少了吧。HKMG的這兩種工藝對芯片性能/功耗的影響，同樣十分巨大。
為了讓大家對芯片制造工藝好壞有一個全面認識，先普及下幾個重要的概念。
線寬
28nm和40nm指的是芯片上晶體管和晶體管之間導線連線的寬度。半導體業界習慣用線寬這個工藝尺寸來代表硅芯片生產工藝的水平。線寬越小，晶體管也越小，讓晶體管工作需要的電壓和電流就越低，晶體管開關的速度也就越快，這樣新工藝的晶體管就可以工作在更高的頻率下，隨之而來的就是芯片性能的提升。簡而言之就是，線寬越小，芯片更省電的同時，性能還會提高。
晶體管柵極

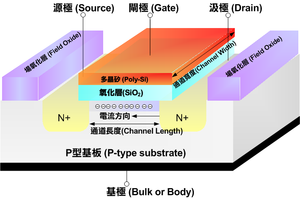

我們通過所說的芯片上的晶體管，是指金屬氧化物半導體場效應管(簡稱：金氧半場效晶體管，MOSFET)，有柵極、漏極、源極三個端。

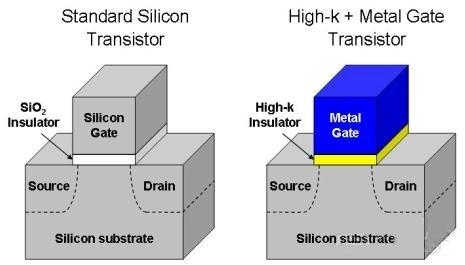

其中縮小柵極面積讓晶體管尺寸變小，是工藝進化的關鍵。HKMG指的就是金屬柵極/高介電常數絕緣層(High-k)柵結構，相對于傳統的poly/SiON多晶硅氮氧化硅，下面的圖表可以直觀地展示它們的不同。
阻礙傳統的poly/SiON柵極面積做小的原因，是下方的氧化物絕緣層(主要材料是二氧化硅，不過有些新的高級制程已經可以使用如氮氧化硅silicon oxynitride, SiON做為氧化層之用)的厚度是不能無限縮小的。柵極氧化層隨著晶體管尺寸變小而越來越薄，目前主流的半導體制程中，甚至已經做出厚度僅有1.2納米的柵極氧化層，大約等于5個原子疊在一起的厚度而已。在這種尺度下，所有的物理現象都在量子力學所規范的世界內，例如電子的穿隧效應。因?yàn)榇┧硇?yīng)，有些電子有機會越過氧化層所形成的位能障壁(potential barrier)而產生漏電流，這也是今日集成電路芯片功耗的來源之一。為了解決這個問題，有一些介電常數比二氧化硅更高的物質被用在柵極氧化層中。
