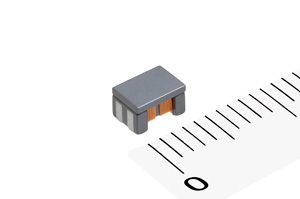

TDK株式會社(社長：上釜健宏)針對車載以太網，開發出了實現業界最高水準的高共模變換特性Scd21，且尺寸僅為L(zhǎng):4.5×W:3.2×H:2.8(mm)的業界最小※尺寸汽車以太網共模扼流圈ACT45L系列，并將從2013年11月開始量產。
數據傳輸速率高達100 Mbit/ s的以太網正迅速成為汽車高速多媒體信息娛樂應用的首選網絡協議。因?yàn)椴捎昧溯p量級的非屏蔽雙絞線(UTP)線，汽車以太網能夠節省空間和重量。新型汽車以太網在共模噪聲抑制方面的標準比CAN和FlexRay的要求更加苛刻。噪聲衰減越高，共模扼流圈的性能越好。TDK獨有技術使ACT45L的平衡參數優于現有產品，在高達100MHz寬頻率范圍內， 提升了15分貝至25分貝。
新型ACT45L系列生產過程完全自動化，包括高精度自動卷線過程和用高溫度和耐濕性粘合劑對鐵氧體磁芯的粘合過程。該新型汽車元件系列符合AEC-Q200標準，可靠性高，品質穩定。
除以往的CAN用ACT45B和FlexRay用ACT45R共模扼流圈系列，再加上本次的新產品，形成了一個高度靈活的汽車網絡高性能電磁兼容元件陣容。
※截至2013年11月，TDK調查
主要應用
汽車以太網系統的車載多媒體信息娛樂系統，如駕駛輔助攝像頭，導航系統和音頻信息化應用。
主要特點與優勢
業界最好的共模抑制
業界最小尺寸的汽車以太網共模扼流圈，尺寸僅為4.5毫米×3.2毫米×2.8毫米
完全自動化的制造過程，可靠性高，品質穩定
符合AEC-Q200標準
主要參數
*最大值
