在測試測量行業，NI公司的Labview
是目前最流行的一種編程語言，主要用于測試測量設備的編程。在我們的技術支持中心經常會接到用戶的電話，要求提供更多適用于安捷倫程控電源的 Labview
編程實例。還有很多工程師要求我們提供 Labview 驅動程序。當然，在目前安捷倫的許多產品上，
已經有了這個驅動程序。在這里，我找到了一篇文章，來介紹如何在不使用驅動程序的條件下利用Labview進行編程。采用這種方法有很多優勢。首先，通過它您可以訪問儀器的整個
SCPI 指令集，使用儀器100%的功能。其次，您無需考慮下載和設置驅動程序(Instrument Driver)。
在這個例子中，我們用到N6700模塊化電源系統，通過符合LXI Core標準的LAN口連接計算機，以此為例進行詳細說明。我們將使用 Labview 中的
VISA 調用程序與儀器進行通信。首先要做的是從 Agilent IO 程序庫， 或者NI的IO 程序庫中獲得 VISA init

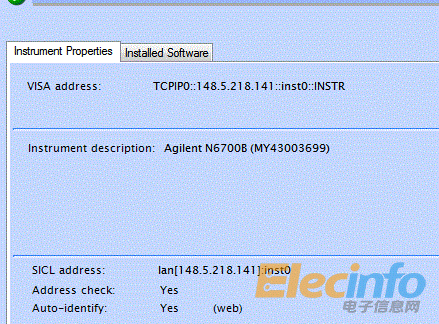

字符串。可以看到，下面就是N6700B通過Agilent IO 程序庫獲得的 init 字符串，也就是儀器的VISA地址：
有了 VISA 地址之后，啟動 Labview 并選擇空白的 VI。訪問 Functions Pallette -> Instrument IO
-> VISA ->Advanced 并選擇 Open。此函數將啟動與您的儀器的 VISA
會話。此函數包含許多選項，可以輸入?yún)?shù)值進行設置，不過通常只需設置儀器地址和 VISA Open 超時。

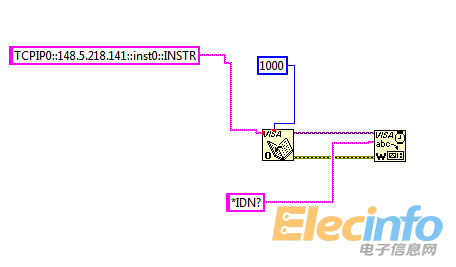

當會話啟動后，即已準備好發送第一條指令。通常可能會發送一個 *RST 和一個 *IDN?，
即可知道儀器與計算機的連接知狀態，確認它們之間可進行完全的通信。 要發送指令，可訪問 VISA 菜單并選擇 Write。您需要在此連接這些線。在 Labview
中，您將在整個程序中始終連接“VISA Resource Name Out”和“error
out”線(您將在整個實例中看到)。另一項輸入是指令。這需要是一個字符串。

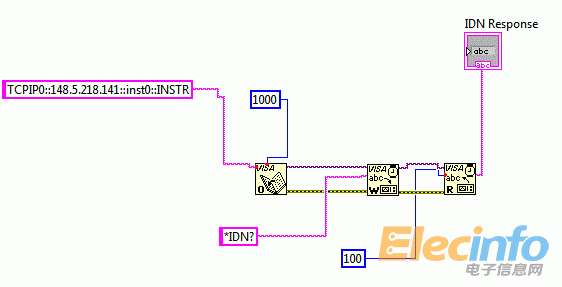

由于我們發出了一個查詢指令，所以需要讀取儀器輸出緩沖區的內容。在 VISA 菜單中選擇讀取可以執行此操作。您在讀取操作中需要設置讀取的字節數， 例如設置為
100 字節，使其完全不礙事。您還需要一個字符串指示符，使您可以讀取和顯示 *IDN 查詢結果。
